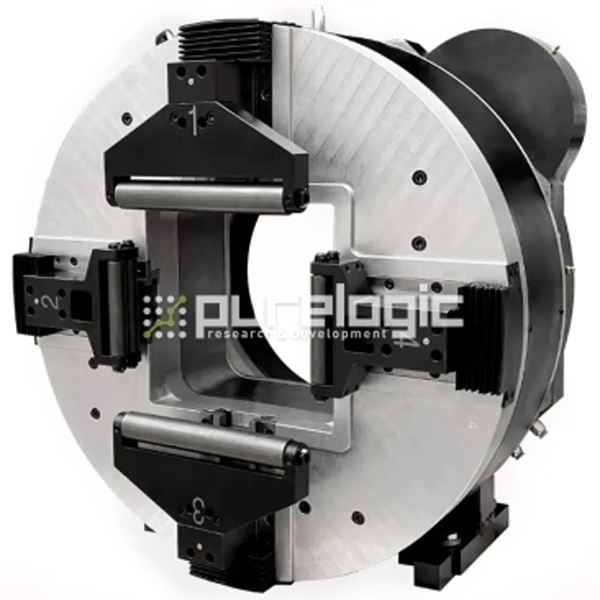

Патрон для трубореза F245DF

Полнопроходный патрон для труб и квадратных профилей предназначен для фиксации заготовок сечением 6...242мм в труборезных лазерных установках. Ход кулачков – 236мм, сила зажима – 2.1кН. Рабочее давление – 0.2...0.9МПа. Максимальная частота вращения – 150об/мин. Высота центров – 315мм. Показатель инерции составляет 5.2кг·м?. Масса вращающейся части – 120кг, масса полного патронного узла – 250кг.

Руководство по эксплуатации Чертеж
