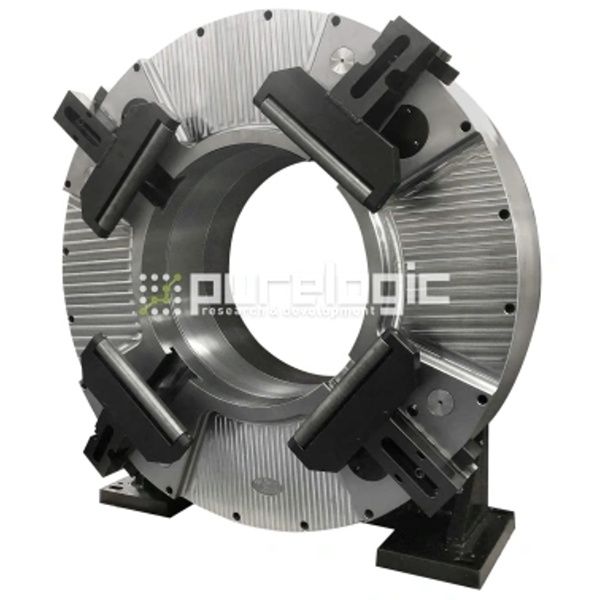

Патрон для трубореза F400B

Полнопроходный радиальный патрон подходит для зажима труб диаметром 20...390мм и применяется в труборезных лазерных установках. Ход кулачков – 210мм, сила зажима – 9.7кН. Работает при давлении 0.25…1.0МПа и допускает скорость до 120об/мин. Высота центров – 450мм. Момент инерции составляет 40.4кг·м?. Масса вращающейся части – 426кг, общий вес патрона – 601кг.

Руководство по эксплуатации Чертеж
