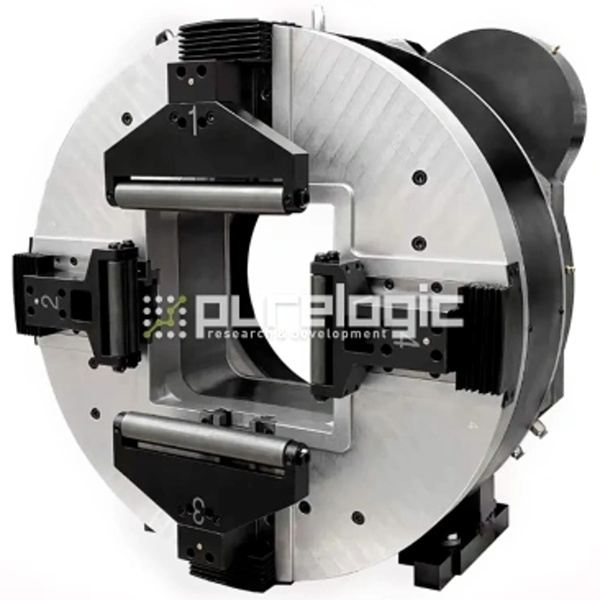

Патрон для трубореза F175DF

Полнопроходный патрон для труб и квадратных профилей предназначен для фиксации заготовок сечением 5...175мм в труборезных лазерных установках. Ход кулачков – 170мм, сила зажима достигает 1.2кН. Рабочее давление – 0.3...0.9МПа, предельная скорость вращения – 200об/мин. Высота центров – 260мм. Момент инерции составляет 3.2кг·м?, масса вращающегося узла – 125кг, общий вес патрона – 190кг.
