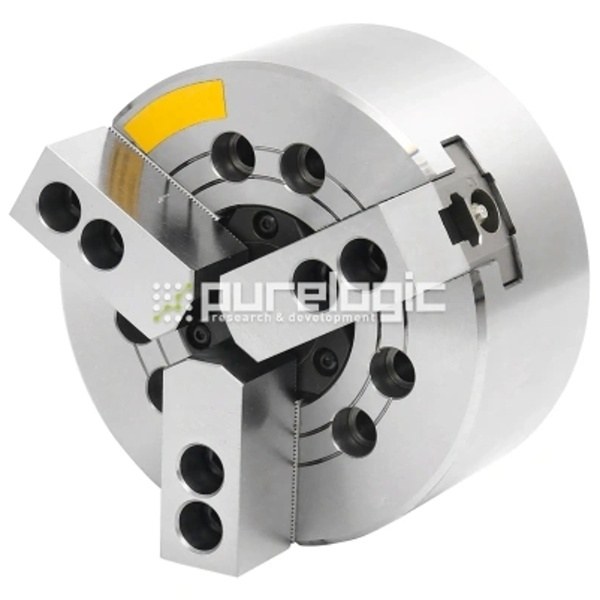

Патрон токарный 3-х кулачковый 3H-06 A5

Гидравлический трёхкулачковый силовой патрон со сквозным отверстием и клиновым зажимом предназначен для закрепления заготовок на токарных и фрезерных станках с ЧПУ. Сквозное отверстие позволяет пропускать длинные стержни, трубы или штанги через патрон. Клиновой механизм с использованием гидроцилиндра обеспечивает высокое распорное усилие и равномерный зажим. Закаленные и прецизионно обработанные кулачки гарантируют точность и жесткость, специальная форма позволяет удерживать заготовки нестандартной или сложной формы. Диапазон зажима 15...168мм, максимальное усилие зажима 56.8кН, допустимое рабочее давление 2.8МПа. Патрон работает на скорости до 6000об/мин.

Руководство по эксплуатации Чертеж
