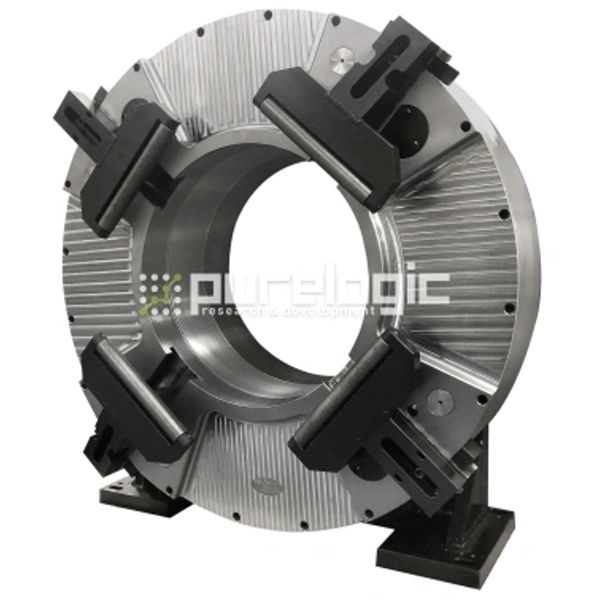

Патрон для трубореза F520B

Полнопроходный радиальный патрон подходит для зажима труб диаметром 30...500мм и применяется в труборезных лазерных установках. Ход кулачков – 240мм, сила зажима – 15.7кН. Допустимое давление – 0.25...1.0МПа. Максимальная скорость – 120об/мин. Высота центров – 560мм. Показатель инерции достигает 118.4кг·м?. Масса вращающейся части – 728кг, общий вес патрона – 972кг.

Руководство по эксплуатации Чертеж
